７ 総濾過

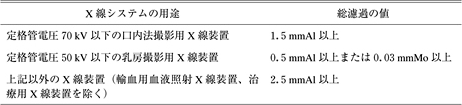

X 線の線質は管電圧によって決まりますが、管電圧が一定であっても、発生後に通過するX線管容器の固有ろ過、可動絞りの固有ろ過、また、付加フィルタによって線質は変化します。これらの濾過を合計したものが総濾過ですが、任意に変更できる部分は付加フィルタのみです。付加フィルタ毎の半価層を測定し、線質の変化による被ばく線量の低減や画質の調整を行います。以下にX 線装置の総濾過を示します。
 |
 |
 |
|
| ＊： |

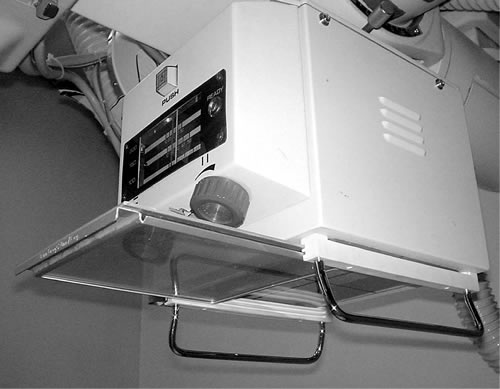

可動絞りの前面に装着する付加フィルタです。溝にスライドさせて装着します。 |
図１２ 付加フィルタ（可動絞り前面に装着） |
|
 |
|
 |
|
|
|
|
| ＊： |

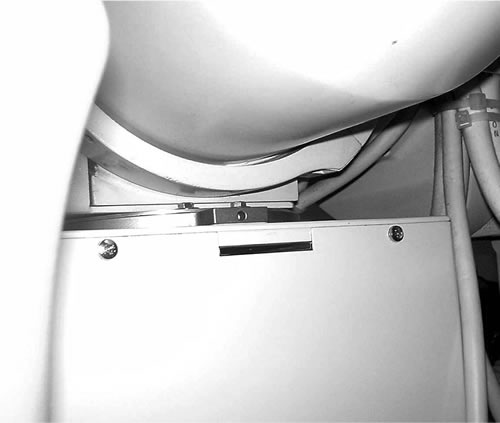

可動絞りのX 線管側に装着する付加フィルタです。可動絞りの前面に装着するタイプより小さなフィルタで済みます。 |
図１３ 付加フィルタ（可動絞りX 線管側に装着） |
|
|
|
|
|
|
|
|
| ＊： |

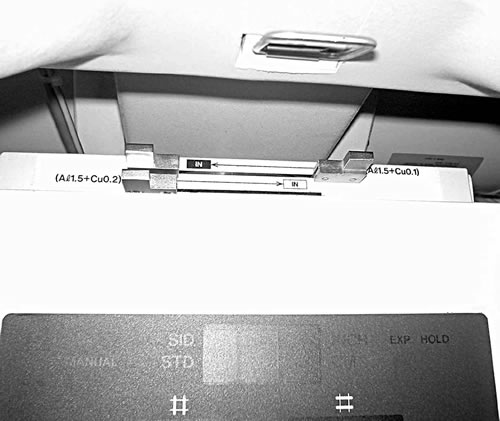

最近では、スライドするだけで自由に付加フィルタを変更できるシステムも構築されています。 |
図１４ 付加フィルタ（スライドシステム） |
|
|
|
|
|
 |
