２ X線装置の基本構成
（３）X線制御部（高電圧発生装置）
X 線管に高圧電気を供給し、目的のX 線の線質・線量のX 線を取り出すための制御機で、総称してX 線高圧発生装置とも言われています。

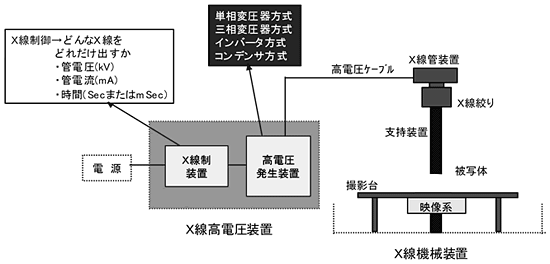

図１７は、高電圧発生装置の種類と基本構成で、X 線管に高電圧を加える高電圧発生装置には、単相変圧器方式・三相変圧器方式・インバータ方式・コンデンサ方式などがありますが、現在主流となっているのはインバータ方式です。

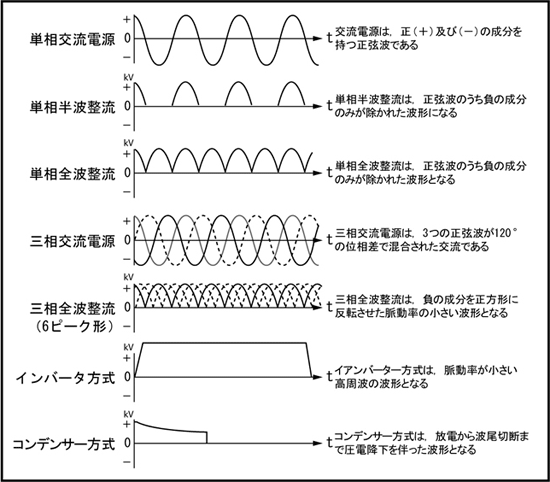

図１８は、電源と高電圧発生装置の種類によるX 線管への印加電圧出力波形です。インバータ方式には変圧形とエネルギー蓄積形がありますが、得られる印加電圧は同じです。

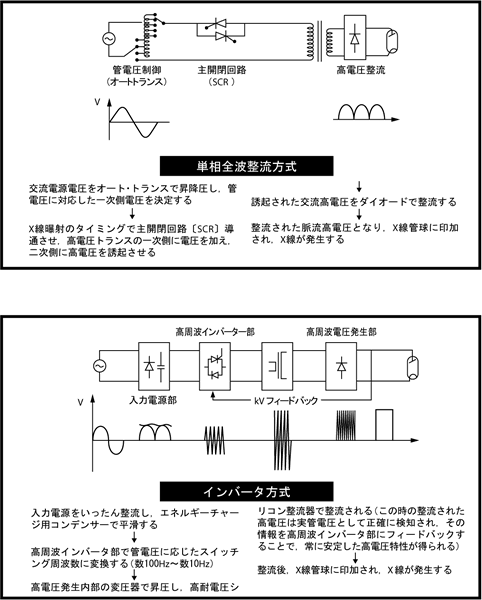

図１９は、変圧器方式とインバータ方式の違いをブロック図にまとめたものです。
 |
 |
 |
|
図１８ 電源と高電圧発生装置の種類によるX線管への印加電圧出力波形 |
|
 |
|
 |
 |
 |
